Regulátor ťahu Regulus RT4

Popis

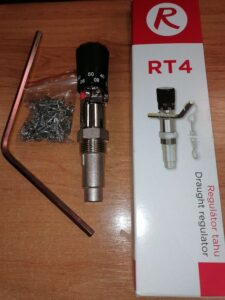

Regulátor ťahu Regulus RT4

Regulátor ťahu Regulus RT4 je termostatický reťazový regulátor spaľovacieho vzduchu pre použite pri tepelných zdrojoch.

Technické údaje

Regulačný rozsah: 30-90°C
Maximálna teplota vody: 120°C
Maximálna teplota prostredia: 60°C
Zaťaženie reťaze: 100-1000g
Pracovná poloha: horizontálna, vertikálna

Montáž regulátora

Regulátor zaskrutkujte 3/4″ vonkajším závitom do nátrubku na kotli s 3/4″ vnútorným závitom. Závit utesnite. Regulátor natočte tak, aby pri vodorovne inštalácii, smeroval výstup pre umiestnenie tyčky smerom dole, pri zvislej inštalácii, smerom dopredu a pri vodorovnej bočnej inštalácii smerom nahor.

Vyberte transportnú plastovú trubičku a namiesto nej vložte šesťhrannú páku tou stranou napred, v ktorej nie je vyvrtaný otvor. Dotiahnutím skrutky zaistite tyčku v takej polohe, aby jej voľný komiec bol nad úchytom reťaze na dvierkach kotla a rameno páky bolo čo najbližšie vodorovnej polohe (podľa možnosti šesťhranu). Nasaďte reťaz do otvora páky regulátora väčším háčikom pevne spojením reťazou.

Druhý komiec reťaze prevlečte úchytom na dvierkach kotla a voľný koniec zaistite voľným háčikom visiacu sa reťaz. Skontrolujte, či reťaz voľne visí páka sa voľne pohybuje (pri otáčaní gombíkom).

Kalibrácia regulátora

Zakúrte v kotli pri ručne otvorených dvierkach. Gombíkom na regulátore nastavte 60. Keď teplota vody dosiahne 60°C, po niekoľkých minútach stabilizácie upravte uchytenie reťaze tak, aby dvierka zostali otvorené asi 1-2mm. Teraz môžete zvoliť požadovanú teplotu. Pokiaľ by pri prevádzke za ustáleného stavu teplota kotla bola nižšia ako nastavená, skráťte reťaz, ak by teplota kotla bola vyššia ako nastavená, reťaz predĺžte. Je dôležité vziať do úvahy aj ďalšie vplyvy, ktoré môžu teplotu kotla ovplyvniť bez ohľadu na regulátor-najmä množstvo paliva a popola v kotli , polohu klapky sekundárneho vzduchu, zotrvačnosť.
